Køretøjets drivhjul driver hoved- og hjælperullerne til at rotere. I fravær af glidning på dækket og rulleoverfladen er den lineære hastighed på rulleoverfladen køretøjets kørehastighed. Hastighedssensoren installeret på den aktive valse udsender et pulssignal, og pulsfrekvensen er proportional med rullehastigheden.
Vejmodstanden under kørsel simuleres af hvirvelstrømsbelastning, og køretøjets translationelle inerti og rotationsinertien af ikke-drivende hjul simuleres af svinghjulsinertisystemet.
Når hvirvelstrømsmaskinens excitationsstrøm interagerer med det roterende eksterne magnetfelt, genereres et bremsemoment, som reagerer på rullens overflade og virker på den S-formede tryksensor gennem kraftarmen. Det analoge udgangssignal fra sensoren er proportional med størrelsen af bremsemomentet.
Ifølge relevante fysiske teoremer kan effekten P beregnes med køretøjets hastighed (hastighed) og trækkraft (drejningsmoment).
1. Chassisdynamometeret er svejset med firkantede stålrør og kulstofstålplader af høj kvalitet, med en robust struktur og høj styrke.
2. Overfladen af rullen er behandlet med speciel teknologi, med høj vedhæftningskoefficient og god slidstyrke;
3. En højeffekt luftkølet hvirvelstrømseffektabsorberende enhed er vedtaget, med overlegen ydeevne og nem installation;
4. Målekomponenterne bruger højpræcisionsindkodere og kraftsensorer, som kan opnå præcise og nøjagtige data;
5. Signalforbindelsesgrænsefladen vedtager et luftfartsstikdesign, som sikrer hurtig og effektiv installation og stabile og pålidelige data;
6. Rullerne er meget præcise i dynamisk afbalancering og kører jævnt.

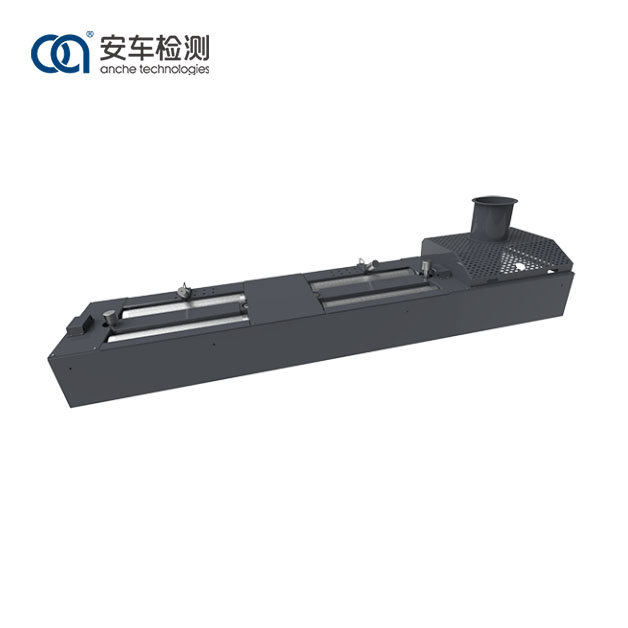

Anche 10-tons chassisdynamometer er designet og produceret strengt i overensstemmelse med de kinesiske nationale standarder GB 18285 Grænser og målemetoder for udstødningsforurenende stoffer fra benzinkøretøjer under to-gears tomgang og kort køretilstand, GB 3847 Grænser og målemetoder for emissioner fra dieselkøretøjer under fri acceleration og slæbecyklus, samt HJ/T 290 Udstyrsspecifikationer og kvalitetskontrolkrav for benzinbilers udstødningsemissionstest i kort transient belastet tilstand, HJ/T 291 Udstyrsspecifikationer og kvalitetskontrolkrav for benzinbilers udstødning emissionstest i steady-state belastet tilstand og JJ/F 1221 kalibreringsspecifikation for chassisdynamometre til bilemissionstest. Anche chassis dynamometer er logisk i designet, robust og holdbart i dets komponenter, præcist i måling, enkelt i betjening, omfattende i dets funktioner og tydeligt i displayet. Måleresultaterne og vejledningsinformationen kan vises på LED-skærmen.
Anche-chassisdynamometer er velegnet til forskellige industrier og områder og kan bruges i automotive-eftermarkedet til vedligeholdelse og diagnose, såvel som i motorkøretøjstestcentre til køretøjsinspektion.
Produkt model |
ACCG-10 |
|
Maksimal akseltryk |
10.000 kg |
|
Rullestørrelse |
Φ216×1.100 mm |
|
Maksimal hastighed |
130m/km |
|
Maksimal testbar Trækkraft |
8.000N (for både benzin- og diesellette køretøjer) |
|
Roller Dynamic Balance nøjagtighed |
≥G6.3 |
|
Maskininerti |
907±8 kg |
|
Arbejder Miljø |
Strømforsyning |
AC 380±38V/220±22V 50Hz±1Hz |
Temperatur |
0 ℃ ~40 ℃ |
|
Relevant Fugtighed |
≤85% RH |
|
Grænse Dimensioner ( L×B×H) |
4.470×1.050×430 mm |
